在水處理行業(yè)中離子交換就是水中的離子和離子交換樹脂上的離子所進(jìn)行的等電荷摩爾量的反應(yīng)。
物理性質(zhì)
離子交換樹脂的顆粒尺寸和有關(guān)的物理性質(zhì)對它的工作和性能有很大影響。
樹脂顆粒尺寸
離子交換樹脂通常制成珠狀的小顆粒，它的尺寸也很重要。樹脂顆粒較細(xì)者，反應(yīng)速度較大，但細(xì)顆粒對液體通過的阻力較大，需要較高的工作壓力;特別是濃糖液粘度高，這種影響更顯著。因此，樹脂顆粒的大小應(yīng)選擇適當(dāng)。如果樹脂粒徑在0.2mm(約為70目)以下，會明顯增大流體通過的阻力，降低流量和生產(chǎn)能力。
樹脂顆粒大小的測定通常用濕篩法，將樹脂在充分吸水膨脹后進(jìn)行篩分，累計(jì)其在20、30、40、50……目篩網(wǎng)上的留存量，以90%粒子可以通過其相對應(yīng)的篩孔直徑，稱為樹脂的“有效粒徑”。多數(shù)通用的樹脂產(chǎn)品的有效粒徑在0.4～0.6mm之間。
樹脂顆粒是否均勻以均勻系數(shù)表示。它是在測定樹脂的“有效粒徑”取累計(jì)留存量為40%粒子，相對應(yīng)的篩孔直徑與有效粒徑的比例。如一種樹脂(IR-120)的有效粒徑為0.4～0.6mm，它在20目篩、30目篩及40目篩上留存粒子分別為：18.3%、41.1%、及31.3%，則計(jì)算得均勻系數(shù)為2.0。
樹脂的密度
樹脂在干燥時的密度稱為真密度。濕樹脂每單位體積(連顆粒間空隙)的重量稱為視密度。樹脂的密度與它的交聯(lián)度和交換基團(tuán)的性質(zhì)有關(guān)。通常，交聯(lián)度高的樹脂的密度較高，強(qiáng)酸性或強(qiáng)堿性樹脂的密度高于弱酸或弱堿性者，而大孔型樹脂的密度則較低。
樹脂的溶解性
離子交換樹脂應(yīng)為不溶性物質(zhì)。但樹脂在合成過程中夾雜的聚合度較低的物質(zhì)，及樹脂分解生成的物質(zhì)，會在工作運(yùn)行時溶解出來。交聯(lián)度較低和含活性基團(tuán)多的樹脂，溶解傾向較大。
樹脂的膨脹度
離子交換樹脂含有大量親水基團(tuán)，與水接觸即吸水膨脹。當(dāng)樹脂中的離子變換時，如陽離子樹脂由H+轉(zhuǎn)為Na+，陰樹脂由Cl-轉(zhuǎn)為OH-，都因離子直徑增大而發(fā)生膨脹，增大樹脂的體積。通常，交聯(lián)度低的樹脂的膨脹度較大。在設(shè)計(jì)離子交換裝置時，必須考慮樹脂的膨脹度，以適應(yīng)生產(chǎn)運(yùn)行時樹脂中的離子轉(zhuǎn)換發(fā)生的樹脂體積變化。
樹脂的耐用性
樹脂顆粒使用時有轉(zhuǎn)移、摩擦、膨脹和收縮等變化，長期使用后會有少量損耗和破碎，故樹脂要有較高的機(jī)械強(qiáng)度和耐磨性。通常，交聯(lián)度低的樹脂較易碎裂，但樹脂的耐用性更主要地決定于交聯(lián)結(jié)構(gòu)的均勻程度及其強(qiáng)度。如大孔樹脂，具有較高的交聯(lián)度者，結(jié)構(gòu)穩(wěn)定，能耐反復(fù)再生。

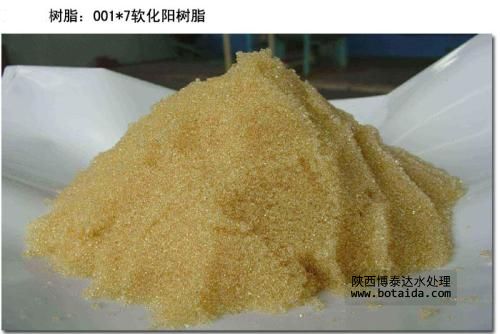

陽離子樹脂
這類樹脂含有大量的強(qiáng)酸性基團(tuán),如磺酸基-SO3H,容易在溶液中離解出H+,故呈強(qiáng)酸性.樹脂離解后,本體所含的負(fù)電基團(tuán),如SO3-,能吸附結(jié)合溶液中的其他陽離子.這兩個反應(yīng)使樹脂中的H+與溶液中的陽離子互相交換.強(qiáng)酸性樹脂的離解能力很強(qiáng),在酸性或堿性溶液中均能離解和產(chǎn)生離子交換作用.樹脂在使用一段時間后,要進(jìn)行再生處理,即用化學(xué)藥品使離子交換反應(yīng)以相反方向進(jìn)行,使樹脂的官能基團(tuán)回復(fù)原來狀態(tài),以供再次使用.如上述的陽離子樹脂是用強(qiáng)酸進(jìn)行再生處理,此時樹脂放出被吸附的陽離子,再與H+結(jié)合而恢復(fù)原來的組成.
如需要產(chǎn)品及技術(shù)服務(wù)，請撥打服務(wù)熱線：13659219533
選擇陜西博泰達(dá)水處理科技有限公司，你永遠(yuǎn)值得信賴的產(chǎn)品！
了解更多，請點(diǎn)擊m.bfa-sc.com
